V型架的規格介紹

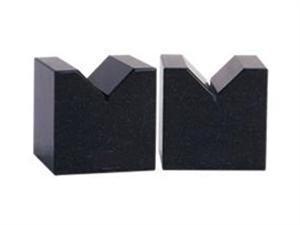

　　一、大理石V型塊按JB/T8047-95標準制造，也稱為V型架，常用的有三口V型鐵，單口V型鐵和五口V型鐵。V型塊采用優質HT200-250材質，鑄鐵V型塊的材質可以分為球鐵和灰鐵兩類，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

　　二、大理石V型塊精度：分為1級、2級、3級。

　　三、大理石V型塊主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般大理石V型塊都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密大理石V型塊的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密大理石V型塊也可做劃線，帶有夾持弓架的V型塊，可以把圓柱形工件牢固的夾持在V型塊上，翻轉到各個位置劃線。

　　四、大理石V型塊的承載要求： 大理石V型塊的承載是指V型塊單位面積承受的重量后，大理石V型塊的變形撓度。為了便于理解，我們可以看作V型塊放好工件后，在不影響正常使用的情況下，大理石V型塊所能夠承受的壓力。?
