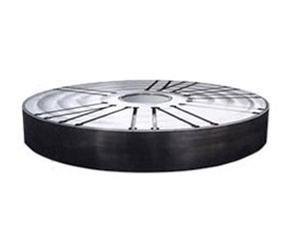

圓形平板又名圓形平臺、圓平板、圓平臺、圓形任務臺,合用于各類查驗任務,精細測量用的基準平面;用于機床機械查驗測量基準;反省零件的尺寸精度或形位偏向,并作嚴密劃線,在機械制造中也是不成短少的根本東西。
運用圓形平板(圓形平臺)測量的辦法有多種,個中有一種簡略常用的辦法叫對角線法,是應用對角線截面為基面進行平面度評定。該法實踐上只是將觀測后果一致到統一個基準面上,而沒有防止因為多余觀測發生的反復點的反復誤差,這種保存矛盾的核算辦法是不敷合理的,因而該法需查驗與節制其反復誤差的巨細。在圓形平板(圓形平臺)上的劃線基準與設計基準應一致。常選用主要孔的中間線為劃線基準,或零件上尺寸標注基準線為劃線基準。若工件上單個平面已加工過,則以加工過的平面為劃線基準。
經常見的劃線基準有三品種型:
1.以兩個互相垂直的平面(或線)為基準;
2.以一個平面與對稱平面(和線)為基準;
3.以兩個相互垂直的中間平面(或線)為基準。
在劃線之前需看懂圖樣,調查零件的效果,剖析零件的加工挨次和加工辦法;在一次支承中應將要劃出的平行線悉數劃全,以免再次支承補劃,形成誤差;準確運用劃線東西,劃出的線條要精確、明晰;劃線完成后,要重復查對尺寸,才干進行機械加工。
圓形平板資料為高強度鑄鐵HT200-400,任務面硬度為HB770-240,在經由人工退火600°-700°和天然時效2-8年后,精度不變,耐磨功能好。
圓形平板的毛坯查驗首要是查驗外觀規格能否可以到達技能要求,和毛坯有沒有內部缺陷;機械加工查驗首要是查驗平板有沒有沙孔、氣孔、夾沙、縮松和加工誤差等;制品查驗首要是查驗圓形平板(圓形平臺)的平面度和外觀及其規格能否可到達運用要求。
